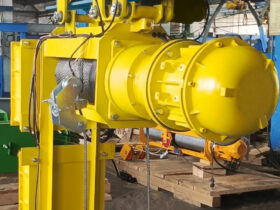

Таль взрывобезопасная ВТЭ 500,г/п 5т 2/1

  • Для эксплуатации при температурах от -20С до +40С
  • Степень защиты оболочек электрооборудования IP54
  • Степень взрывозащиты: II Gb c IIA T4 X, II Gb c IIB T4 X, II Gb c IIC T4 X
  • Напряжение в цепи управления 10.8, 24, 36, 42, 220 В
  • Скорость подъема, м/мин (м/с):
    • основная — 7,5 (0,125)
    • пониженная (по заказу) диапазон регулирования — 1,0 (0,016)÷7,5 (0,08)
  • Скорость передвижения, м/мин(м/с):
    • основная — 20,0 (0,33)
    • пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
  • Монорельсовый путь — двутавровые балки по ГОСТ 19425 — 30М;36М;45М
  • Наибольшая нагрузка на колесо 14,5 кН
  • Группа режима работы по ИСО4301 — М5
  • Установленная мощность, кВт — 8,37
  • Кратность полиспаста — 2
Обозначение талиВысота подъема, Н, м

H1, мм

Размеры тали,мм

Радиус поворота пути, (по заказу) мМасса,кг
Для прямолинейного путиДля криволинейного путиLL1L2l1l2
ВТЭ 500-531(20)

20

1300

1350

20751215740200475

3

470
ВТЭ 500-541(24)

24

22301370895550

3,5

510
ВТЭ 500-541(28)

28

238015201045820570
ВТЭ 500-541(30)

30

245515951120655600
ВТЭ 500-541(32)

32

253016701195690

4

640
ВТЭ 500-551(36)

36

268018201345760665
ВТЭ 500-551(42)

42

290520451570870

4,5

820
ВТЭ 500-551(48)

48

313022701795980

5

893

По заказу потребителя таль может быть изготовлена:

Опросный лист на таль электрическую

Таль для:

Тип тали:

Грузоподъемность, т:

Высота подъема, м:

Группа режима работы по ИСО 4301/1:

Климатическое исполнение по ГОСТ 15150:

Категория размещения по ГОСТ 15150:

Температура эксплуатации, ºС:

Исполнение тали:

Категория взрывоопасной смеси:

Группа взрывоопасной смеси:

Параметры монорельсовых путей:

Номер двутавровой балки по ГОСТ 19425:

Регулирование скорости передвижения:

Радиус закругления пути, м:

Укажите основную скорость передвижения, м/мин (м/с):

Укажите основную скорость передвижения, м/мин (м/с):

Укажите пониженную скорость передвижения, м/мин (м/с):

Регулирование скорости подъема:

Тормоз на механизме передвижения:

Тип управления:

Укажите основную скорость подъема, м/мин (м/с):

Укажите основную скорость подъема, м/мин (м/с):

Укажите пониженную скорость подъема, м/мин (м/с):

Напряжение силовых цепей, В:

Напряжение в цепи управления, В:

Токоподвод к тали:

Укажите длину монорельсовых путей (если требуется токоподвод к тали), м

Дополнительные требования:

ограничитель грузоподъемностидополнительный тормоз на механизме подъемазащитный экран для работы с расплавленным металломплавный пуск и торможение двигателя механизма передвижениясейсмостойкое исполнение (свыше 6 баллов)окраска тали в другой цветиное

Укажите цвет тали (RAL):

Количество заказываемых талей, шт:

Предприятие:

Адрес:

Телефон/факс:

e-mail:

ФИО:

Должность:

Карточка вашего предприятия:

Необходимость монтажа:

Для корректного заполнения формы скачайте инструкцию по заполнению опросного листа.

Также вы можете скачать опросный лист для его ручного заполнения.
