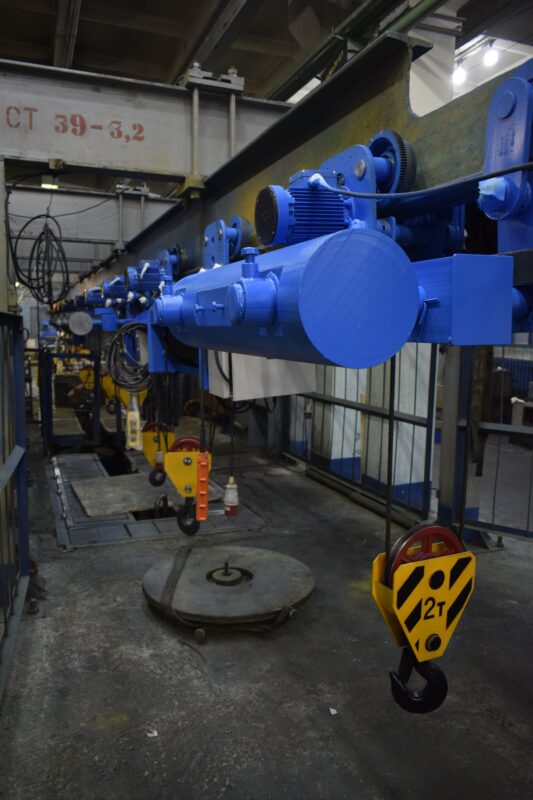

Конструктивная особенность талей электрических с малой строительной высотой (МСВ) – это расположение на одном уровне с монорельсом/несущей балкой крана всех основных крупногабаритных элементов тельфера (корпус тали, тележки на передвижение, электродвигатели). За счет такого расположения уменьшается строительная высота тали (строительная высота – это расстояние от нижней полки двутавровой балки до крюка тали в верхнем положении крюковой подвески) почти в два раза в сравнении с талями обычно исполнения.
- Для эксплуатации при температурах от -20С до +40С
- Степень защиты оболочек электрооборудования IP54
- Общепромышленное исполнение
- Тормоз на механизме передвижения
- Скорость подъема, м/мин (м/с):
- основная — 6,0 (0,1)
- пониженная (по заказу) диапазон регулирования — 1,2 (0,02)÷6,0 (0,1)
- Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
- Монорельсовый путь — двутавровые балки по ГОСТ 19425 — 24М;30М;36М;45М
- Группа режима работы по ИСО4301 — М5
- Установленная мощность (не более), кВт — 3,37
- Кратность полиспаста — 2
| Обозначение тали | Высота подъемаН,м | Размеры тали, мм | Наибольшая нагрузка на каток, кН | Масса тали, кг | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | l1 | l2 | ||||
| Т200-511(6,3) | 6,3 | 1095 | 795 | 395 | 400 | 250 | 11,7 | 560 |
| Т200-521(12,5) | 12,5 | 1290 | 990 | 590 | 330 | 640 | ||
| Т200-531(20,0) | 20,0- | 1525 | 1225 | 825 | 410 | 750 | ||
| Т200-541(25,0) | 25,0 | 1675 | 1375 | 975 | 470 | 810 | ||
| Т200-541(32,0) | 32,0 | 1895 | 1595 | 1195 | 530 | 880 | ||
| Т200-551(36,0) | 36,0 | 2020 | 1720 | 1320 | 590 | 930 | ||
* Все указанные размеры являются справочными.
При размещении заказа размеры будут согласованы дополнительно.
По заказу потребителя таль может быть изготовлена:
- для эксплуатации при температурах — 40С до +40С;
- для эксплуатации при температурах — 60С до +40С;
- с частотным преобразователем на механизме передвижения;
- с частотным преобразователем на механизме подъема;
- с дополнительным тормозом на механизме подъема;
- сейсмоустойчивость;
- с устройством плавного пуска и торможения на механизме передвижения;
- с ограничителем грузоподъемности;
- с радиоуправлением;
- с пониженным напряжением в цепи управления;
- с защитным экранами для транспортировки расплавленного металла;
- с двухскоростным электродвигателем на передвижение;
- с двухскоростным электродвигателем на подъем;
- возможность изготовления талей во взрывобезопасном и пожаробезопасном исполнении.
