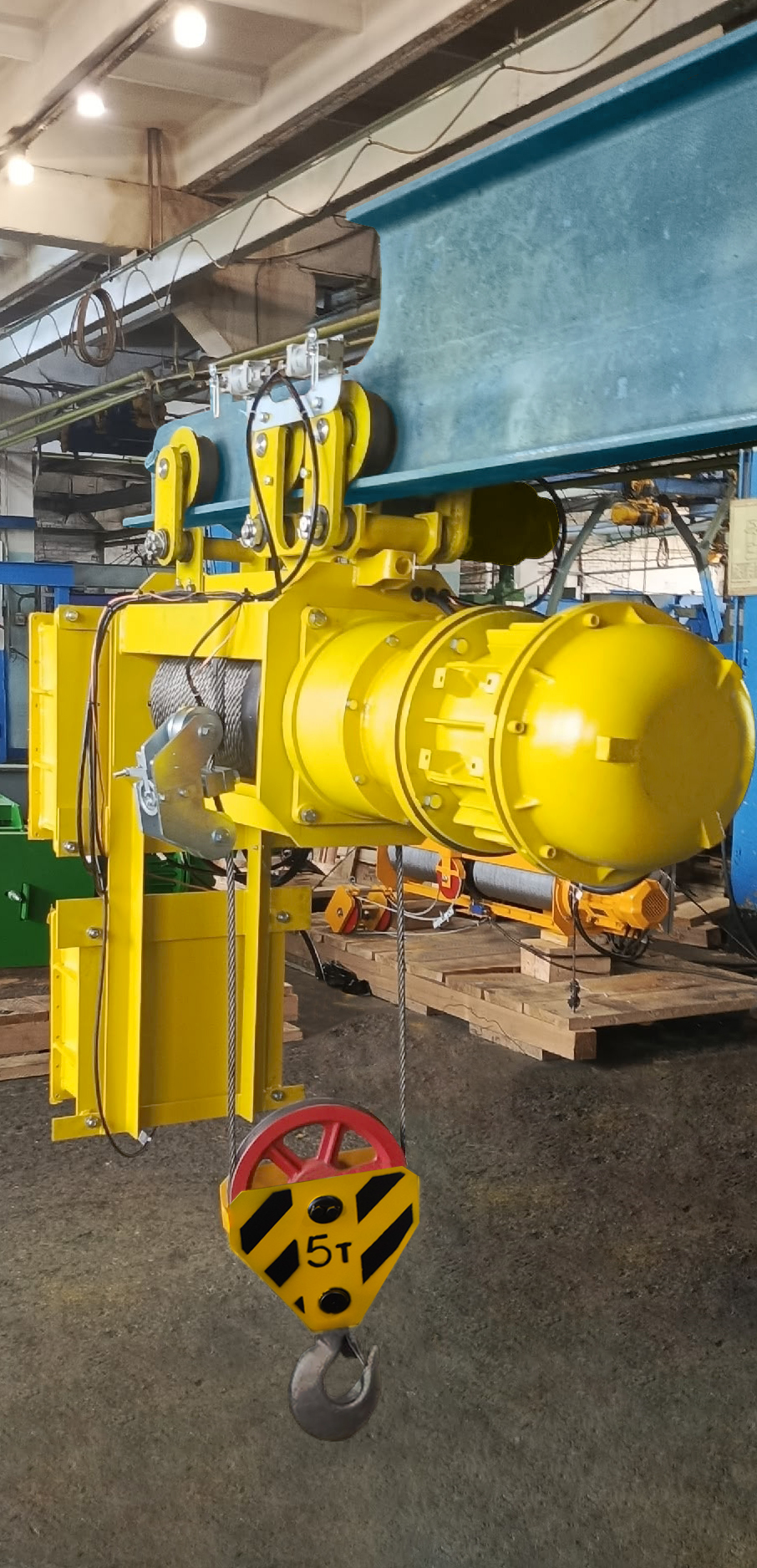

Таль взрывобезопасная ВТЭ 500 г/п 5,0 т 4/1

Цвет тали может отличаться. См. «Цветовые решения«

Для эксплуатации при температурах от -20С до +40С
Степень защиты оболочек электрооборудования IP54-IP66
Степень взрывозащиты: II Gb c IIA T4 X, II Gb c IIB T4 X, II Gb c IIC T4 X
Напряжение в цепи управления 10.8, 24, 36, 42, 220 В
Скорость подъема, м/мин (м/с):
- основная — 4,8 (0,08)
- пониженная (по заказу) диапазон регулирования — 0,6 (0,01)÷4,8 (0,08)
Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
Монорельсовый путь — двутавровые балки по ГОСТ 19425 — 30М;36М;45М
Наибольшая нагрузка на колесо 14,5 кН
Группа режима работы по ИСО4301 — М5
Установленная мощность, кВт — 4,87
Кратность полиспаста — 4

Обозначение тали	Высота подъема Н, м	H1, мм		Размеры тали, мм					Радиус поворота пути, (по заказу) м	Масса тали, кг
		Для прямолинейного пути	Для криволинейного пути	L	L1	L2	l1	l2	3,5
ВТЭ 500-511(6,3)	6,3	1300	1350	1315	820	330	200	400		510
ВТЭ 500-521(9)	9			1550	1055	565		520		570
ВТЭ 500-521(12,5)	12,5			1700	1205	710		590		600
ВТЭ 500-531(16)	16			1920	1425	930		700	4	640
ВТЭ 500-531(18)	18			2045	1550	1055		760	4	665
ВТЭ 500-541(24)	24			2420	1925	1430		940	4,5	820
ВТЭ 500-541(28)	28			2665	2170	1675		1065	4,5	900

* Все указанные размеры являются справочными.
При размещении заказа размеры будут согласованы дополнительно.

По заказу потребителя таль может быть изготовлена:

для эксплуатации при температурах — 40С до +40С;
для эксплуатации при температурах — 60С до +40С;
с тормозом на механизме передвижения;
с частотным преобразователем на механизме передвижения;
с частотным преобразователем на механизме подъема;
с дополнительным тормозом на механизме подъема;
с возможностью использования на криволинейных путях;
сейсмоустойчивость;
с устройством плавного пуска и торможения на механизме передвижения;
с ограничителем грузоподъемности ОГШ;
с ограничителем грузоподъемности КОГ;
с радиоуправлением;
с пониженным напряжением в цепи управления;
с защитным экранами для транспортировки расплавленного металла;
с двухскоростным электродвигателем на передвижение;
с двухскоростным электродвигателем на подъем.

Опросный лист на таль электрическую

Таль для:

Тип тали:

Грузоподъемность, т:

Высота подъема, м:

Группа режима работы по ИСО 4301/1:

Климатическое исполнение по ГОСТ 15150:

Категория размещения по ГОСТ 15150:

Температура эксплуатации, ºС:

Исполнение тали:

Категория взрывоопасной смеси:

Группа взрывоопасной смеси:

Параметры монорельсовых путей:

Номер двутавровой балки по ГОСТ 19425:

Регулирование скорости передвижения:

Радиус закругления пути, м:

Укажите пониженную скорость передвижения тали, м/мин (м/с):

Укажите основную скорость передвижения тали, м/мин (м/с):

Регулирование скорости подъема:

Укажите основную скорость подъема тали, м/мин (м/с):

Укажите пониженную скорость подъема тали, м/мин (м/с):

Тормоз на механизме передвижения:

Тип управления:

Напряжение силовых цепей, В:

Напряжение в цепи управления, В:

Токоподвод к тали:

Укажите длину монорельсовых путей, м

Дополнительные требования:

ограничитель грузоподъемностидополнительный тормоз на механизме подъемазащитный экран для работы с расплавленным металломплавный пуск и торможение двигателя механизма передвижениясейсмостойкое исполнение (свыше 6 баллов)окраска тали в другой цветиное
